焊丝自动化包装系统

详细动作描述

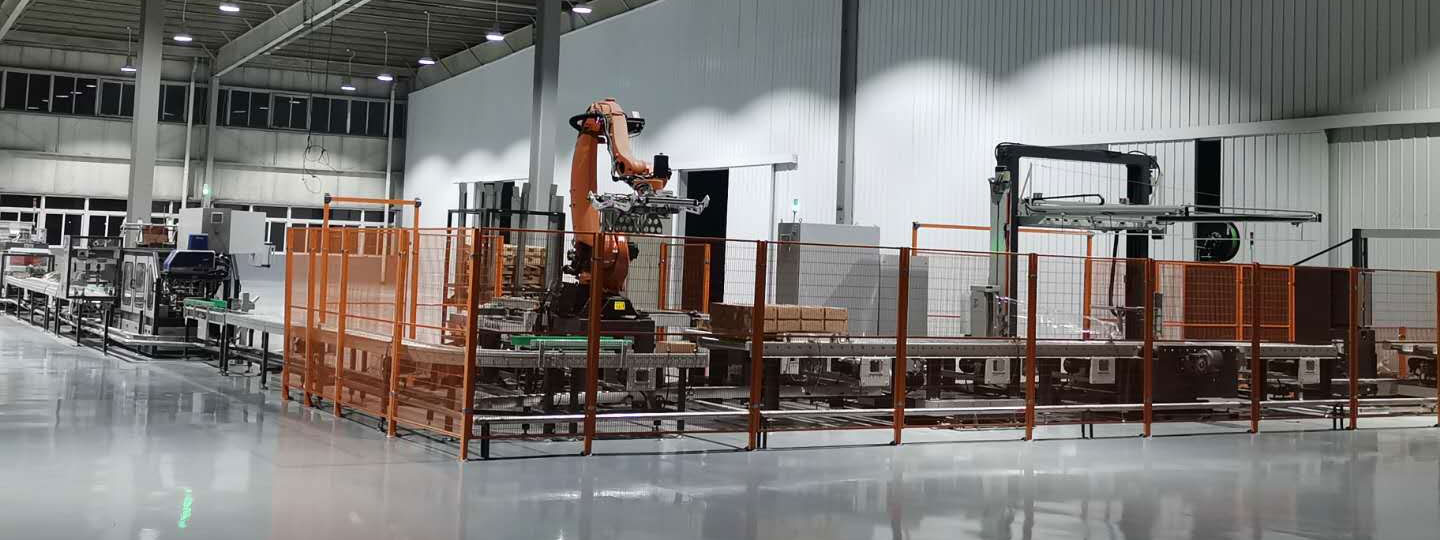

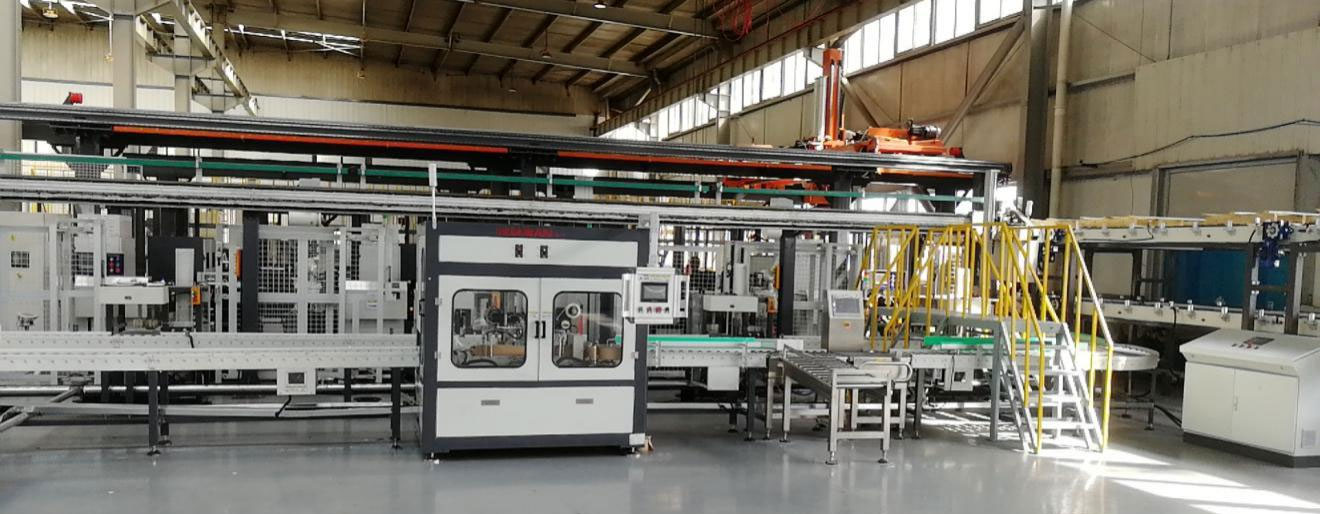

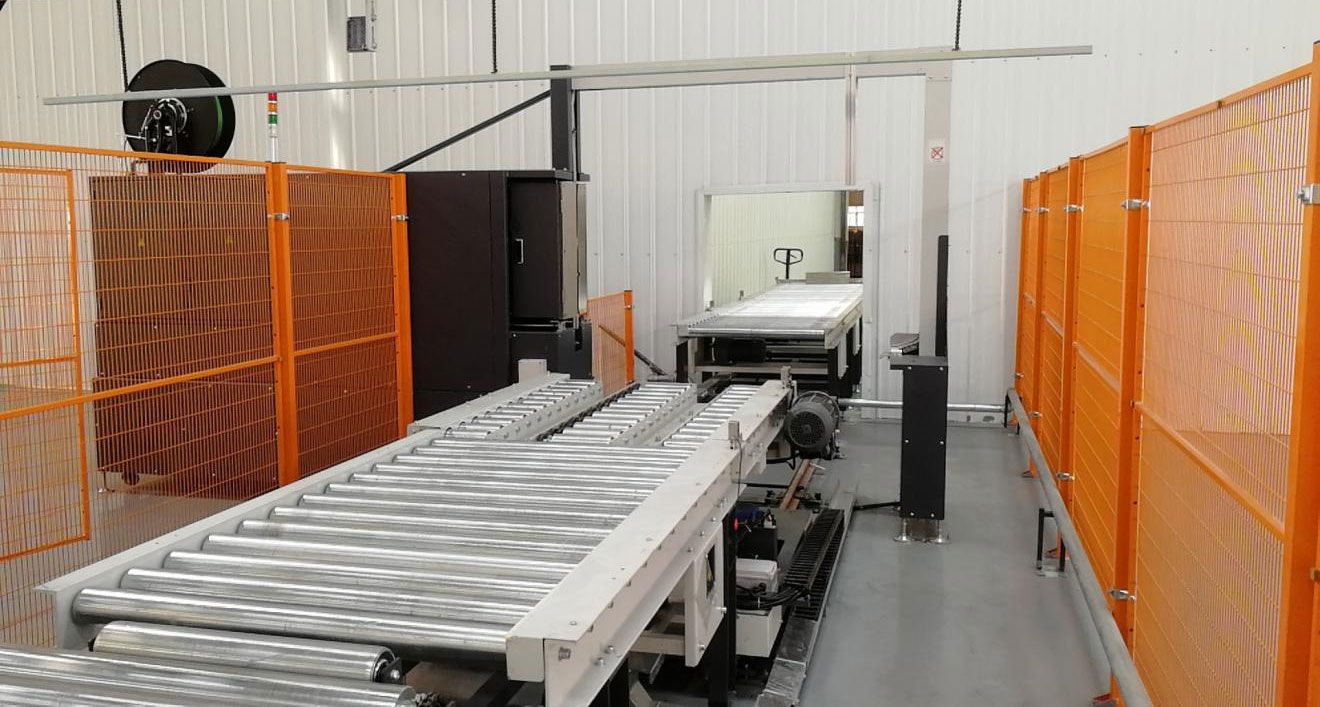

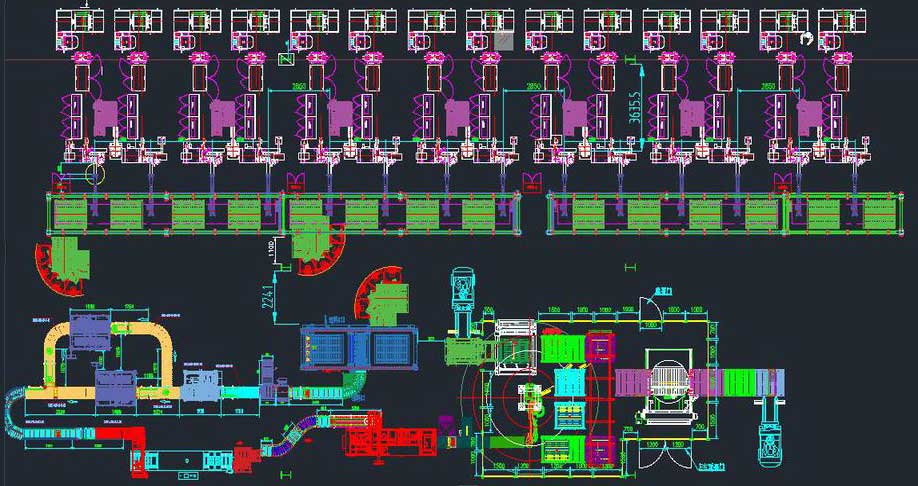

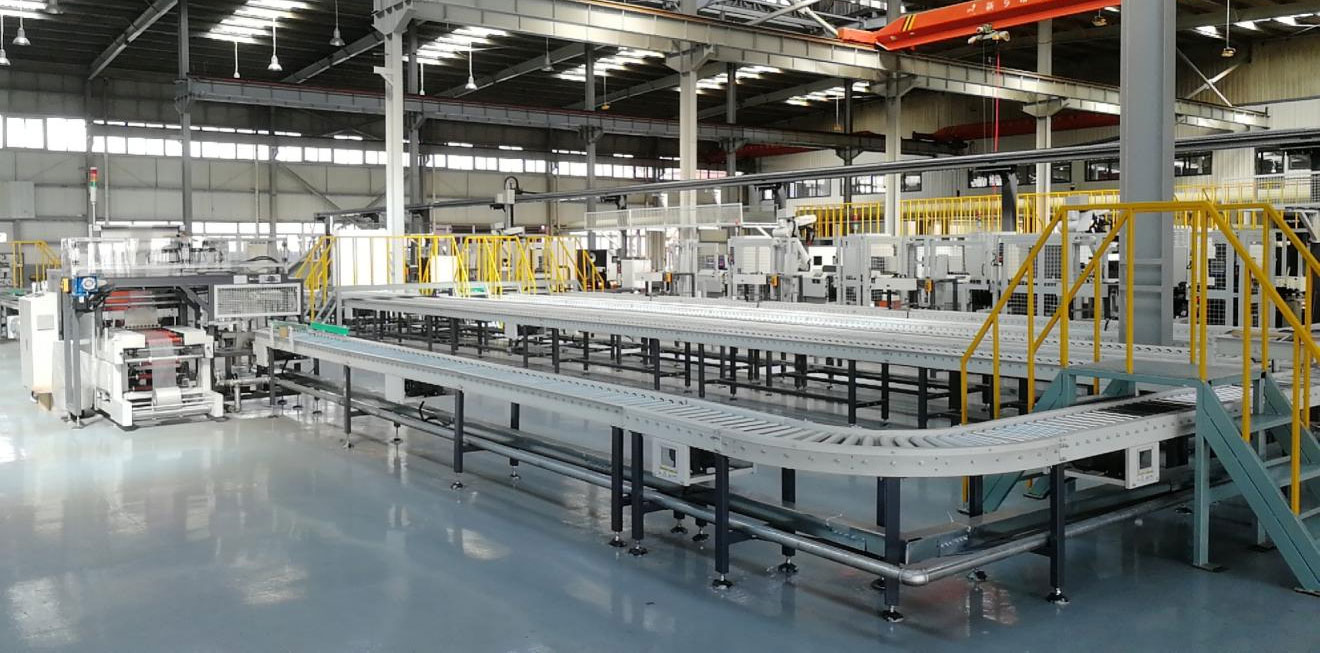

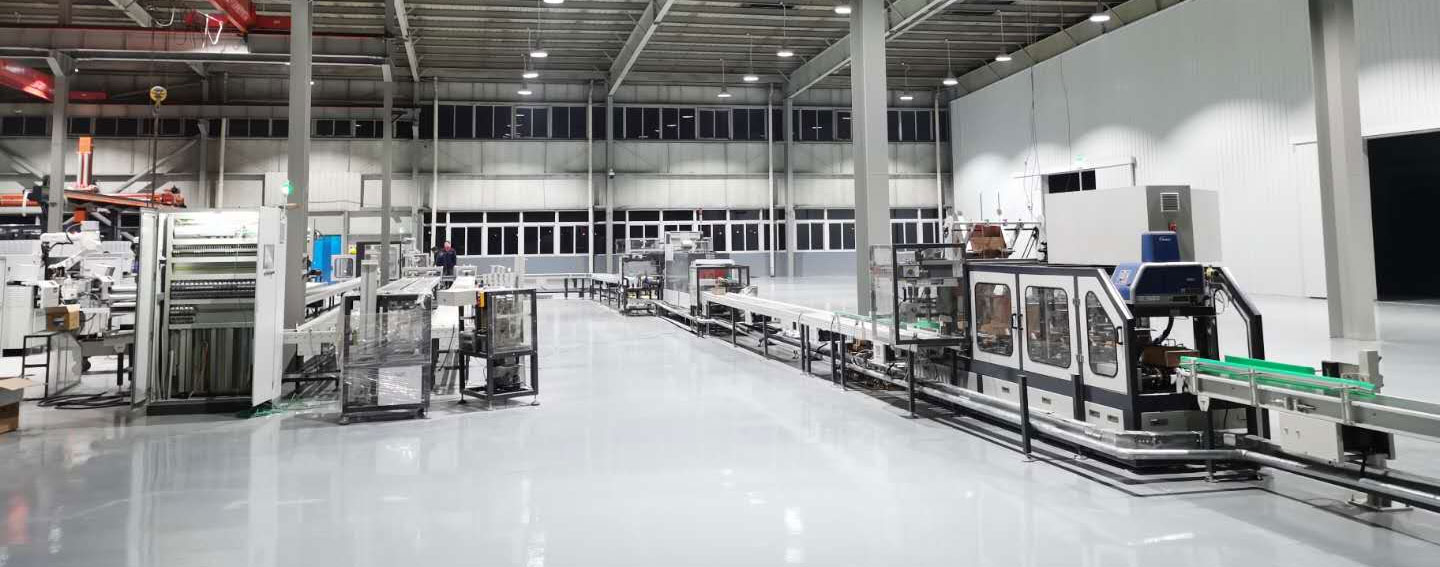

工字轮作业卡信息RFID标签（或人工录入），由工字轮输出自动输入周转小车。焊丝盘由绕丝机出来经链接输送线进入上料输送带，自动进入防锈纸缠绕机，缠绕完焊丝盘经提升机经连廊输送线提升机降至包装车间，经过称重剔除机，重量合格进入自动分拣机，输送线送入由CCD引导自动检测标签是否清晰可识别，产品批号、规格、重量自动比对。产品信息内容一致合格，、全封套膜收缩机，自动把收缩完成后的产品装进提前输送过来的片式纸板上面。放好后，设备自动把纸箱折叠成型，产品继续前进至下个工位并喷胶封住纸箱。纸箱从片式裹包机出来后，经过自动激光打码机依据视觉（批号、规格、重量信息自动调整喷印相应产品的批号和生产日期等。通过自动滚筒输送机输送到码垛机前的自动码垛机，按照编写好的程序要求自动整齐,由码垛机并进行移栽码垛,码垛完成的成品托盘输送到在线缠绕机上，缠绕机按要求对托盘产品进行自动缠绕薄膜。（顶膜覆盖）缠绕薄膜完成后自动进入后段暂存输送机上，自动进入小车井型打包，打包完成进入暂存输送机检测到有垛体自动停止，AGV叉车叉走入库，同时AGV负责空盘及辅助包材。重复上述动作，进行对其它产品的包装。

电气技术说明

设备实现各自独立的控制，电气元器件稳定性好。

具有设备故障诊断，故障停机和自动报警显示功能.

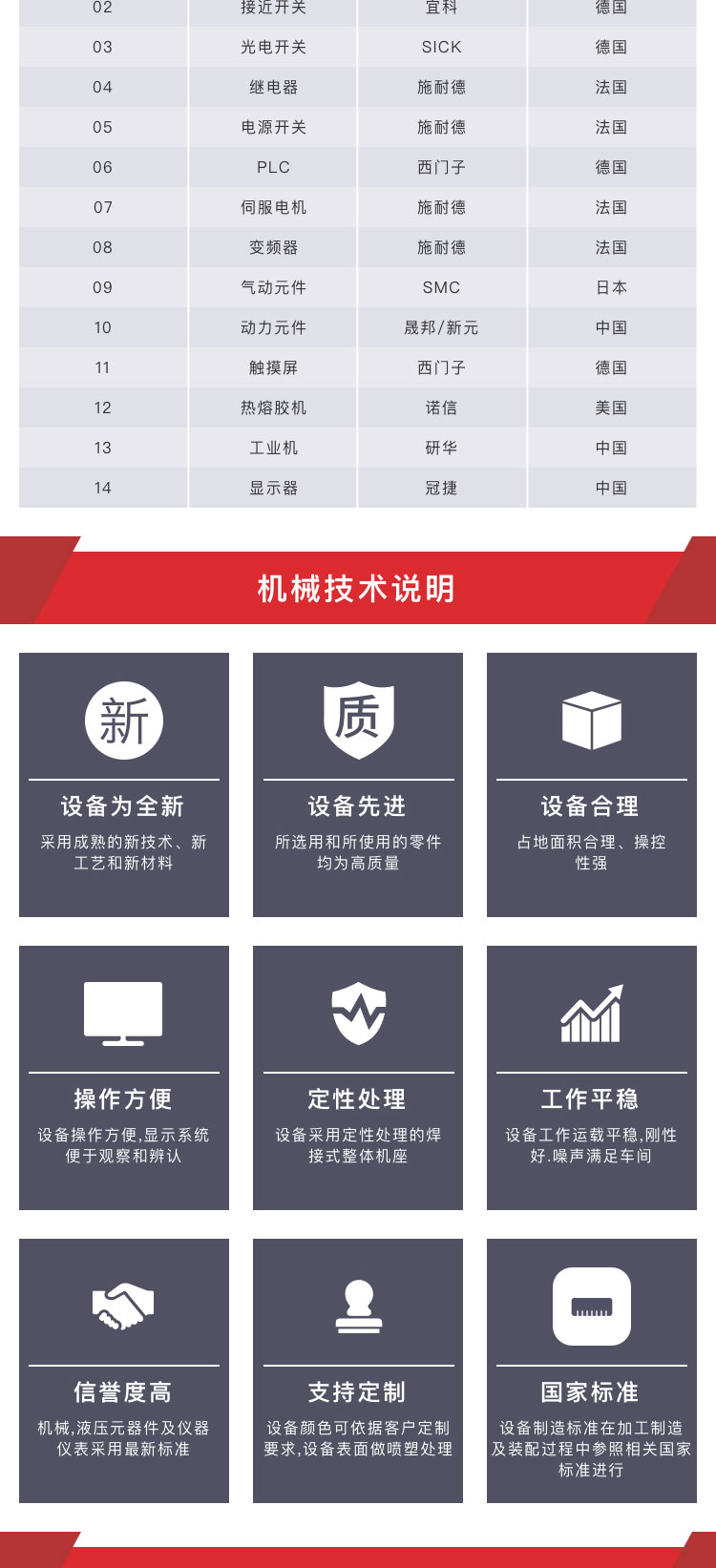

设备主要元器件选用品牌：

机械技术说明

• 设备为全新，采用成熟的新技术，新工艺和新材料。
• 设备先进，所选用和所使用的零部件均为高质量，高性能的产品。
• 设备设计合理，占地面积合理，操控性强。
• 设备操作方便，显示系统便于观察和辨认。
• 设备采用定性处理的焊接式整体机座，采用调整螺栓支撑在垫铁上调水平，采用膨胀螺栓固定。
• 设备工作运载平稳，刚性好，工作噪声满足装配车间要求。
• 机械、液压元器件及仪器、仪表、传动件、紧固件等配件采用符合国内（国际）最新标准，质量可靠，通用性好的产品。其生产厂家是质量稳定、信誉度高的企业。
• 设备颜色可依据客户定制要求，设备表面做喷塑处理。
• 设备制造标准在加工制造及装配过程中参照相关国家标准进行。
