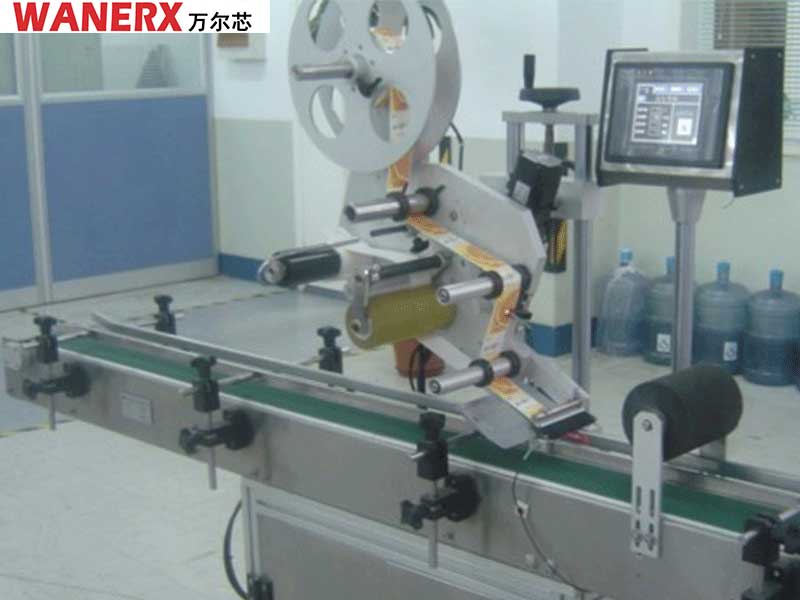

平面贴标机

平面贴标机设备特点

1、操作简单:操作界面简单易懂,操作者经过短时间培训即可上岗。

2、可节省大量人工成本与管理成本:本机使用2名员工即可完成全部工作(包括送料、摆料、机器维护、收料、装箱等工作,可视不同情况分配,如果连接生产线,则还可以减少使用者人数),可以减少管理者大量管理工作。

贴标机的技术

制药业常用的"自动小圆瓶送料、贴标、及入托系统"，制药业为药品包装防开封常用的"自动双对角封口贴标机"；日化业常用的"自动大圆瓶贴标机"及"自动单/双侧面贴标机"制卡行业常用的"自动智能卡打码、检测、贴标及包装系统"；烟草业作物流管理用的"自动条码打印贴标机"及相关物流系统的配套和整合石化业用的"大型标签贴标机"及为跟踪物流信息用的"自动资料打印贴标机"电子业为产品跟踪而常用的"自动条码及资料打印贴标机"l 电池生产行业常用的"自动贴标及标签收缩系统"。

酒业及化妆品业为更提高产品形象而常用的"高精度本体定位贴标系统"

1 – 贴标头调节手轮 2 – 触摸屏 3 – 标头固定光杠 4 – 标签电眼 5 – 毛刷 6 – 电源开关 7 – 输送带调速器 8 – 支柱 9 – 脚轮 10 – 脚架 11 – 被贴物护栏 12 – 输送带

平面贴标机方案介绍

4.1概述与基本组成

A:主机

750W日本松下超小惯量伺服马达,松下伺服放大器

日本三菱变频器

日本松下马达

德国西门子可编程控制器(PLC)

台湾ev人机界面

日本OPTESX 标签传感器

日本OPTESX 产品检测光电开关

B: 机械部分

输送机构:松下交流马达,三菱变频器调速。

4.2 贴标机性能特点

A:本机性能解释

由于本高性能的执行部件-超小惯量伺服马达,系统通过日本三菱公司的专业可编程序控制器对伺服马达的闭环控制,利用先进亲和的人机界面系统实现人机对话,主机在送标速度的控制过程中,可以达到0.01米/分钟的精度等级,而不是一般机器的1米/分钟,单在这方面本机就提高了两个精度等级。

B:本机的性能比较

本机是采用超小惯量伺服马达,而大部分贴标机仍然采用的是步进马达。

本机采用PLC 控制,而不是一般的单片机控制。

本机的人机界面是真正意义上的数字控制,而不是简单的显示功能。

C: 输送机构: 进口交流马达,变频器调速。

大功率的交流马达,加上大容量的变频器调速,利于提高贴标精度。

本机在贴标过程中,测物光电开关的位置可以调节,可以做到零延迟,因此本机可以实现零间距贴标,大大提高贴标速度,以往的贴标机多数是测物光电开关不动,采用延时控制,即当测物光电开关发出信号后,系统延迟出标,但如果在这个过程中,系统电压发生变化,或是输送机构的负荷发生变化,那么标签的贴标位置就会产生较大的偏差。

D:贴标机构

贴标头多维空间调整,可以任意调整贴标角度,便于粘贴各种高难度的标签;整机机械结构采用加强刚性设计,简洁、稳重。

4.3技术参数:

◆产品尺寸:高2-40 长20-250 宽20-250

◆标签尺寸:高20-80MM 宽20MM-80MM

◆贴标速度:40-150瓶/分(贴标速度可调,与物料及标签尺寸有关)◆贴标精度:±1mm◆电 源: 220V 50/60HZ 0.75KW

◆外形尺寸:(L)1800mm×(W)1000mm×(H)1250mm

结构及功能特点

整个电控系统由西门子PLC控制,采用进口触摸屏,操作方便l 更具人性化的触摸式控制屏:全中文显示、操作简单直观、功能齐全,并带自动故障检测提示功能l 具有记忆存储程序功能,可存储50组参数.且可为不同程序命名.更换不同 规格或采用不同的生产能力,只需调整不同的参数即可,不必再次调整,大大提高工作效率l 采用世界驰名的日本三洋伺服电机控制的送标器,高耐磨的金钢砂驱动辊和可自动调整平行的压辊组成卷标机构,不易老化,耐磨损。

采用三菱变频器和三菱交流电机,实现变频调速,稳定性和可靠性高l 防止可能由标签卷所引至的漏贴、错贴、重贴等问题的设计特点。

标签智能管理(标签快用完时自动报警或停机)

预警提示功能(自动检测贴标机状况,出现故障自动报警并提示处理信息)l 除送标器外其它部分电气元件也全部采用进口的,如:可变频器、主电机采用日本三菱公司的,光电器件采用SICK,电气开关采用法国TE的;日本松下或德国西门子的PLC控制整个系统。

序号 名称 产地

1 三洋、松下伺服电机 日本

2三菱或danfoss变频器 日本、丹麦

3 Sick或澳普士标签电眼 日本

4 Sick或澳普士光纤电眼 日本

5 Sick或澳普士光纤放大器 日本

6 奇胜漏电开关 澳大利亚

8 松下调速器 日本

9 TE急停开关 法国

10 松下电机 日本

11 西门子PLC可编程控制器 德国

12 304不锈钢材料 韩国

13 SMC气动件 日本

控制性能优势

方式----触控屏操控面板,西门子PLC控制

电机----采用三菱公司的变频器,调速方式为先进的变频调速,可靠性、稳定性世界驰名

贴标头----采用世界上处于优势地位的松下伺服电机送标器,其稳定性好、可靠性、耐用性非常高。

标签卷动结构----耐磨性好
